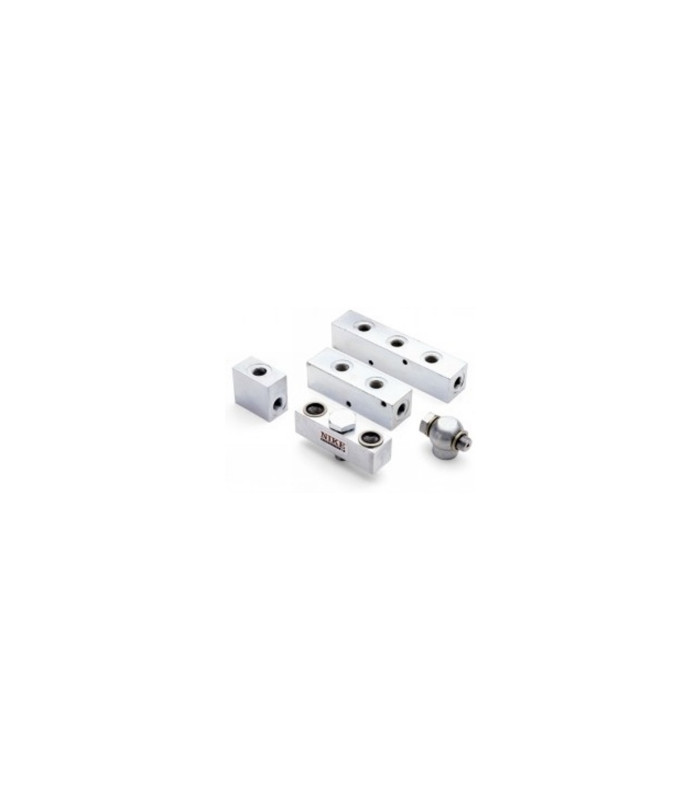

Fördelarstycken för att förbinda hydrauliska system
När man vill bygga lite mer avancerade hydrauliska system, är fördelarstycken ofta en nödvändig komponent. Prata gärna med oss om vilket fördelarstycke som passar just ditt hydraulsystem.
Manometeradapter AAM14 för manometrar TX103 och TX104 passar alla fördelarstycken. Oanvända anslutningar pluggas med skruvplugg 16536 och tätning 17009. Tätningen användas också för anslutningar mellan fördelarstycke och hydraulslang. Fördelningsstycke ATU4 är som standard utrustad med ett G 1/2" manometerfäste. Notera att att det är hålskruvar på alla portar.
AF41; för ultrahöga trycksystem (> 100 MPa) måste kopplingar med 120° tätningskona användas. För system < 100 MPa är Tredopackning (17009) tillräcklig. Levereras med en blindplugg.
Antal portar 3
Max. arbetstryck MPa (bar) 100 (1000)
A mm 45
B mm 40
C mm 27
D mm 13
E mm 25
F mm 22.5
G Inv. gänga G1/4"
H Utv. gänga
